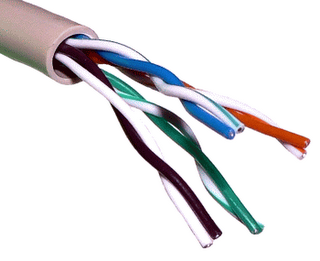

بعد ازالة الطبقة الخارجية العازلة للسلك نجد انه يتكون من 4 أزواج مختلفة الألوان ولكن لابد من ترتيب هذه الألوان قبل تركيب السوكيت كما يجب ان يكون الطرفين متشابهين في ترتيب الالوان .

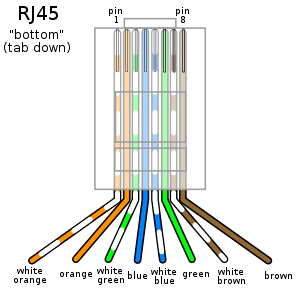

وهذا هو الترتيب القياسى والعالمى والصحيح للألوان من اليسار لليمين
ابيض برتقالي برتقالي ابيض اخضر ازرق ابيض ازرق اخضر ابيض بني بني

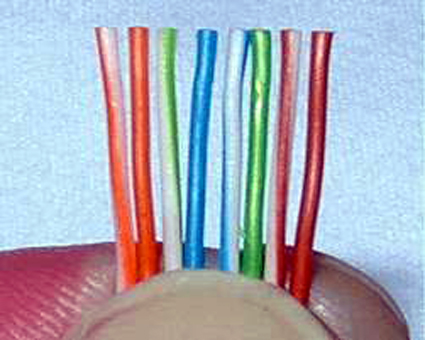

كما هو موضح في الصورة التالية

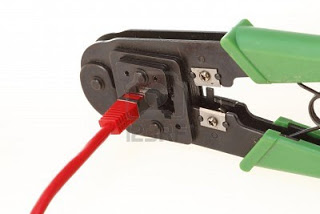

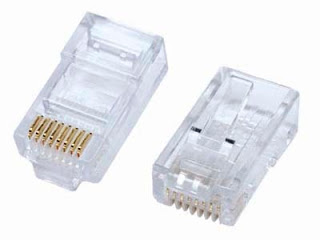

ثم بعد ذلك نقوم بوضع السلك بنفس ترتيب الالوان داخل السوكيت RJ 45 وتركيبه جيداً بإستخدام هذه الأداه المستخدمة في تأريج سلك الشبكة (ويطلق عليها بين بين مهندسين الشبكات "الكلابة") ولكن الأسم العلمى لها crimping tools والموضحة بالصورة التالية

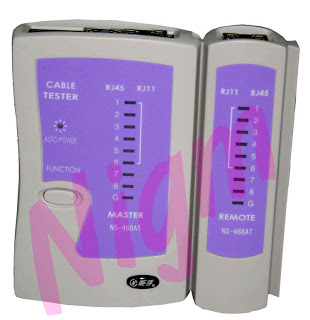

وبعد الانتهاء من تركيب السوكيت يصبح السلك جاهز للتوصيل بجهاز الكمبييوتر لتتمتع مرة أخري باتصالك بالشبكة وللتأكد من أن توصيلاتك تعمل بطريقة صحيحه ... فهناك مايسمى بجهاز الإختبار " Tester Network" لقياس كابل الشبكة والتأكد من التوصيل ولايوجد خلل فى ترتيب الألوان (ويوجد من هذا الجهاز أنواع كثيرة تختلف عن بعضها حسب مميزات كل جهاز) وهذا نوع بسيط وأرخص ثمناً ويقوم بالمطلوب .
